Comment choisir le bon disjoncteur électrique pour votre installation domestique

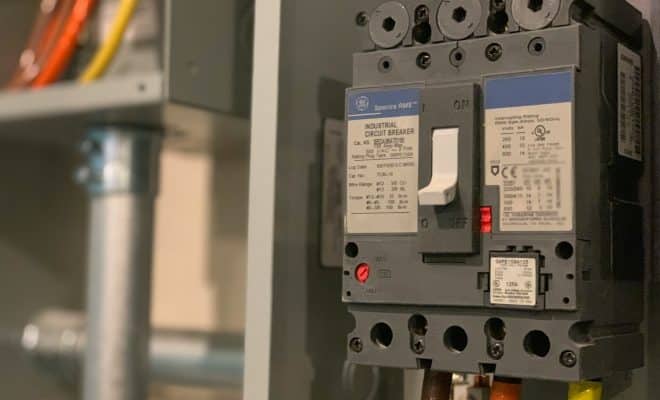

![](https://www.zenetdeco.fr/wp-content/uploads/243281_1-660x400.jpg.webp)
Choisir le bon disjoncteur électrique pour une installation domestique est crucial pour garantir la sécurité et le bon fonctionnement des équipements. Plusieurs types de disjoncteurs existent, chacun ayant une fonction spécifique et une capacité différente. Voici un guide pour aider à faire le bon choix.
Plan de l'article
Définition et principe d’un disjoncteur électrique
Le disjoncteur est un dispositif essentiel de sécurité dans une installation électrique. Il protège les circuits contre les surtensions en coupant le courant lorsqu’une anomalie est détectée. Il existe plusieurs types de disjoncteurs :
A découvrir également : Guide étape par étape pour installer des rideaux isolants thermiques et économiser sur vos factures d'énergie.
- Le disjoncteur général : Il contrôle l’alimentation électrique de toute la maison. En plus de couper le courant en cas de problème, il détecte les fuites de courant.
- Le disjoncteur divisionnaire : Il protège un seul circuit, offrant une protection pour chaque équipement connecté.
- Le disjoncteur différentiel : Il protège un circuit ou un groupe de circuits et est très sensible aux surcharges et courts-circuits, offrant une protection efficace pour les appareils.
Découvrez une sélection de disjoncteurs ici : https://www.achat-electrique.com/fr/57-disjoncteur
Le calibre du disjoncteur et la section du câble
Le calibre du disjoncteur correspond à l’intensité maximale qu’il peut supporter avant de se déclencher. Plus le calibre est élevé, plus le disjoncteur peut supporter des surcharges importantes. Les calibres sont exprimés en Ampères (A) et généralement compris entre 10 A et 32 A. Le choix du calibre doit être fait en fonction de la section du câble et des appareils connectés :
A découvrir également : Quelles sont les tendances de canapé pour cette année 2023 ?
- 16 A maximum avec une section de 1,5 mm² pour 8 prises de courant.
- 20 A maximum avec une section de 2,5 mm² pour 12 prises de courant.
Types de circuits électriques
La norme NF C 15-100 régit les règles de sécurité pour les installations électriques. Il est important de choisir le calibre du disjoncteur et la section du câble en fonction des équipements :
Circuits de prises de courant :
- 16 A pour 8 prises de courant avec section de 1,5 mm².
- 20 A pour 12 prises de courant avec section de 2,5 mm².
Circuits de lumières :
16 A maximum avec section de 1,5 mm² pour des circuits desservant 8 points d’éclairage.
Circuits d’électroménager :
20 A maximum avec section de 2,5 mm² pour chaque appareil : lave-vaisselle, four, lave-linge, réfrigérateur.
Circuits de prises dédiées à la cuisine :
20 A maximum avec section de 2,5 mm² pour 6 prises de courant.
Circuits de recharge de véhicule électrique :
Un disjoncteur différentiel de calibre 30 mA, de type F, avec une section de 2,5 à 10 mm² selon la prise et la puissance requise.
Circuits de volets roulants :
Disjoncteurs de 10 A avec section de 1,5 mm² pour chaque circuit dédié.
Circuits VMC (Ventilation Mécanique Contrôlée) :
Un disjoncteur divisionnaire de 2 A minimum.
Circuits de climatisation fixe (split) :
Choix du disjoncteur basé sur la puissance de l’appareil : par exemple, un disjoncteur de 10 A pour une clim de 2 000 W, et un disjoncteur de 20 A pour une clim de 4 000 W.
Le choix du disjoncteur dépend de plusieurs facteurs, notamment le type de circuit, la puissance des appareils connectés et la section des câbles. En suivant les normes de sécurité et en adaptant le disjoncteur aux besoins spécifiques de chaque circuit, il est possible d’assurer une protection efficace et durable de l’installation électrique domestique. Une attention particulière doit être portée aux recommandations de la norme NF C 15-100 pour garantir la sécurité des équipements et des personnes.
